3D数码显微镜分析
发布时间：2022年02月28日 浏览数：9 文章出自：北测实验室

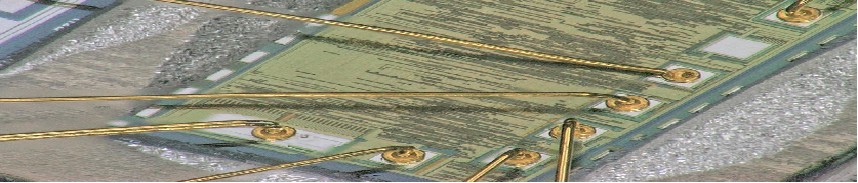

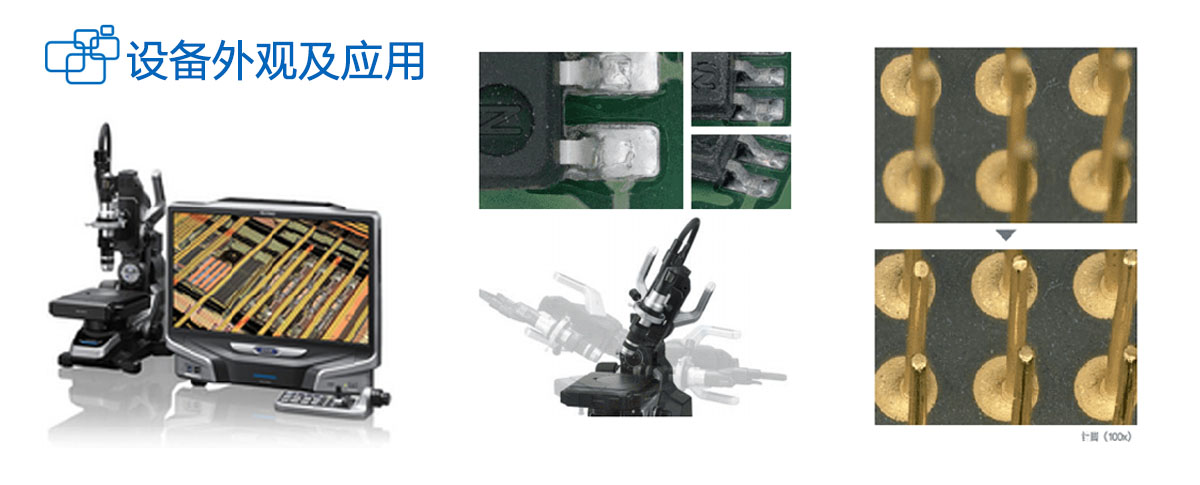

NTEK北测基恩士3D数码显微镜主要应用于观察电子元器件染色后观察，锡须检查，外观检查等，其设备相比较实验室现有设备所具有的功能：景深较大以及图片拼接效果较好，摄像元件实效像素1600(H)x 1200(V)，摄像镜头可实现上下，左右90度视角拍摄，适用于多种样品的观察使用。现主要为满足兴英客户的测试需求（切片试验，染色试验），所以引入一台新设备。
分析设备基本参数
| 型号 | VHX-6000 | |
|---|---|---|
| 摄像机 | 拍摄元件 | 1/1.8英寸 CMOS图像传感器 实效像素 1600（H）*1200（V） |
| 扫描系统 | 逐行扫描 | |
| 帧率 | 50 F/s（最大） | |
| 高清晰动态范围 | RGB 各像素 16 bit灰度级 | |
| 增益 | 自动、手动、预设 | |
| 电子快门 | 自动、手动、1/60、1/120、1/250、1/500、1/1000、1/2000、1/5000、1/9000、1/19000 | |
| 增压快门 | 0.02秒至4秒 | |
| 白平衡 | 单键、自动、手动、预设（2700K、3200K、5600K、9000K） | |
| 背景变焦调整 | 不需要 | |
| 液晶显示器 | 尺寸 | 彩色液晶（IPS型）23英寸*1 |
| 画面尺寸 | 509.184（H）x 286.416（V）mm*1 | |
| 像素间距 | 0.2652（H）x 0.2652（V）mm*1 | |
| 像素数 | 1920（H）x 1080（V）mm*1 | |
| 显示颜色 | 约1677万个颜色*2*1 | |
| 亮度 | 300 cd/m²（Center 1 Point，typ.）1 | |
| 对比度 | 1000：1（typ.）1 | |
| 视角 | ±89°（typ.左右）、±89°（type.上下）1 | |
| 光学记录装置 | 装置 | DVD-ROM 驱动器 |
| 使用磁盘 | CD-R/CD-RW/DVD±R DL/DVD±RW/DVD-RAM | |
| 存储容量 | 8.7GB（使用DVD±R DL时） | |
| 硬盘驱动器装置 | 存储容量 |
500 GB（内预设 165 GB） 约1680000张图像（200万像素图像被压缩时）至约55000张图像（200万像素图像被压缩时） |
| 图像格式 | 压缩时：JPEG 非压缩时：TIFF | |
| 可观测图像尺寸 | 20000（H）x 20000（V）像素（拼接时） | |
| 光源 | 照明 | 高亮度LED |
| 照明寿命 | 40000 小时（参考值） | |
| 色温 | 5700K(typ.) | |

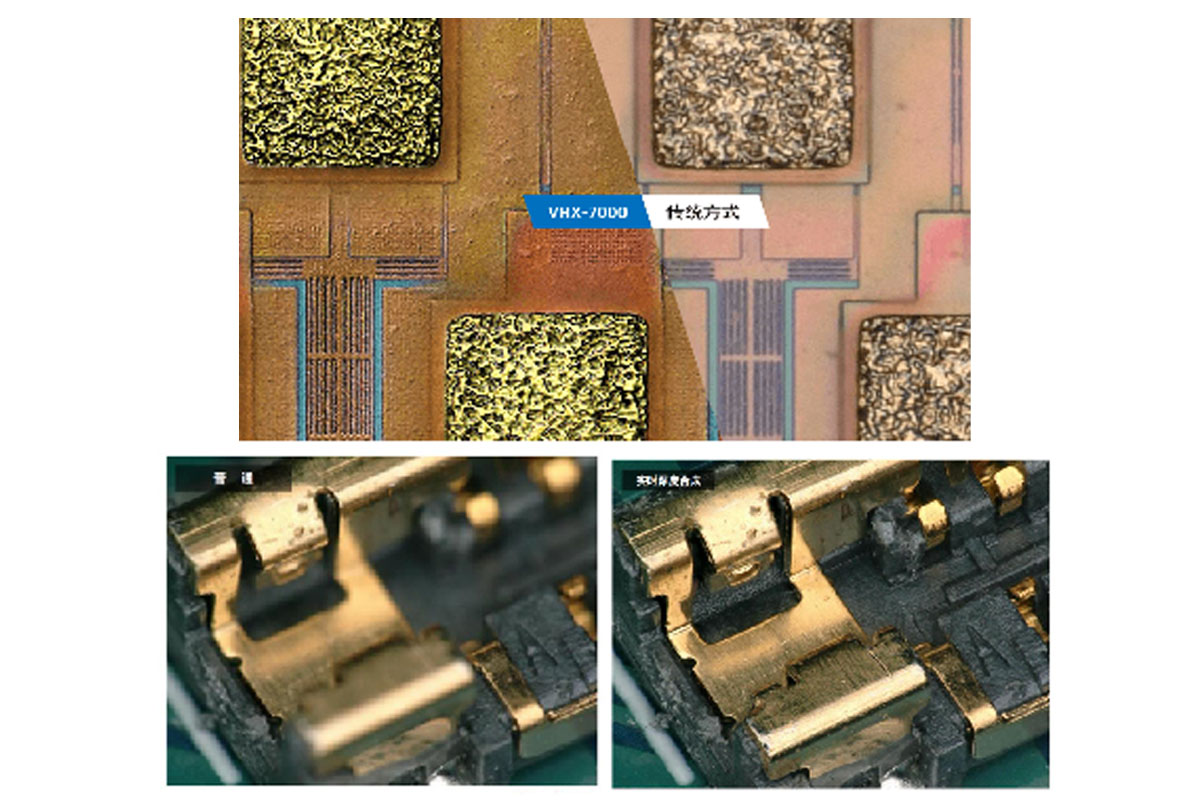

设备主要功能对比
兴英案件仪器功能对比
| 项目 | 奥林巴斯 | 基恩士 |
|---|---|---|
| 景深 | 低 | 高 |
| 拼接尺寸 | 小 | 大 |
| 拼接效果 | 较差 | 较好 |
| 视角 | 固定 | 转换 |
| 备注：兴英案件的测试需要显微镜的景深较高，且样品较大，需要图片拼接的尺寸较大，拼接后的图片质量较高。 | ||
了解相关详情或检测认证咨询，请点击☞在线咨询☜，或拨打☞13923764905☜咨询工程师
